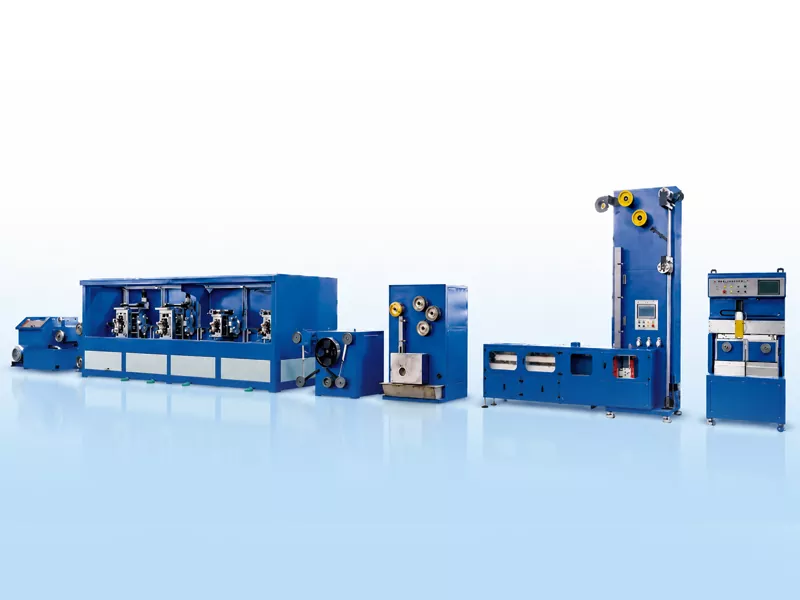

Хатти истеҳсоли лентаи PV Busbar

Хатти истеҳсоли GRM PV Busbar Ribbon барои пайваста коркарди сими мудаввари миси бе оксигени TU1 ба лентаи ҳамвории ҳамвории бо тунукаи баланд дақиқ пӯшидашуда тарҳрезӣ шудааст. Ин хат барои лентаи пайвасти PV, лентаи шина ва лентаи шинаҳои инъикоскунанда мувофиқ аст.
Хатти мукаммал кашидани сим, ғелонидани дақиқ, коркарди доимӣ, коркарди флюс, рӯйпӯш кардани қалъаи гарм ва гирифтани автоматиро дар бар мегирад. Он ба истеҳсолкунандагони лентаи PV дар назорат кардани дақиқии паҳнӣ ва ғафсӣ, сифати рӯйпӯши тунука, ростии рахҳо ва пайвастагии печондан кӯмак мекунад.
Хатти истеҳсоли лентаи GRM дарозии тақрибан 26 м ва паҳнои 3 м буда, вазни умумии хат тақрибан 14 тоннаро ташкил медиҳад. Суръати тарҳрезӣ вобаста ба андозаи сими мис, андозаи лентаи тайёр, суръати тунука ва усули гирифтан метавонад то 150 м/дақ бошад. Дар шароити маъмулии истеҳсолӣ, истеҳсоли моҳона метавонад тақрибан ба 60-80 тонна мерасад.

Ирсоли дархост

Тавсифи Маҳсулот

Аз сими мис то лентаи тайёршуда

Хатти истеҳсолии PV Busbar Ribbon асосан сими мисро ҳамчун ашёи хом истифода мебарад. Сим аввал ба диаметри зарурӣ барои прокат кашида мешавад ва сипас ба воситаи прокати дақиқи бисёрқабата ба лентаи ҳамвор табдил дода мешавад. Пас аз ғелонда, рахи мис барои танзими хосиятҳои механикии он аз коркарди пайваста мегузарад ва пас аз коркарди флюс ва рӯйпӯш кардани қалъаи гарм. Ниҳоят, лентаи тайёр аз ҷониби системаи автоматии гирифтан ба катҳо ё печкаҳо печонида мешавад.

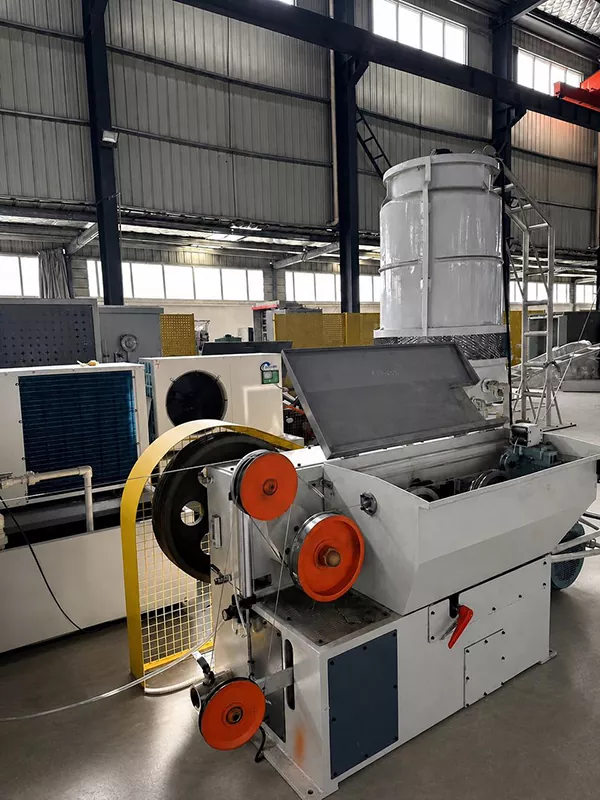

Мошини расмкашӣ

Сими мисро ба воситаи штампхо ба диаметраш 2,6—3,0 мм кашида, барои прокат тайёр мекунанд.

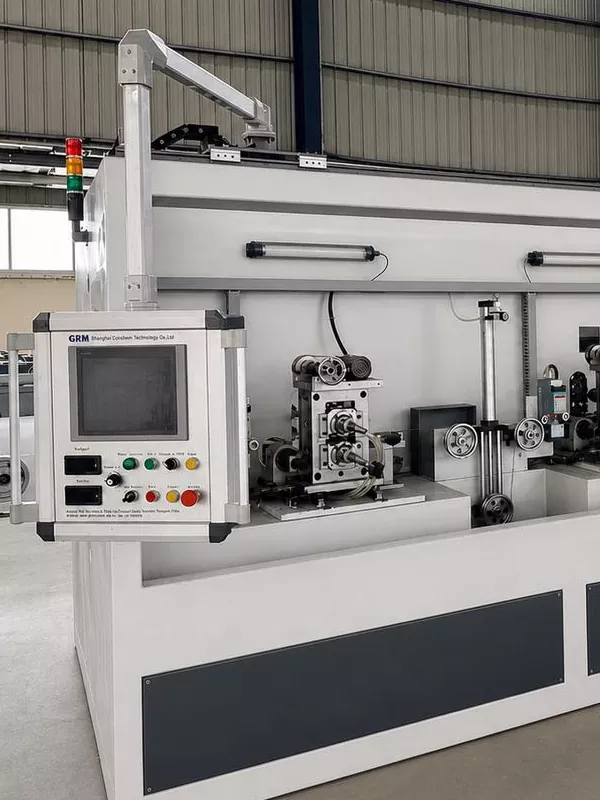

4 Истгоҳи рол

Сими мисии мудаввар ба лентаи ҳамвор печонида мешавад, ки паҳнӣ ва ғафсӣ дурустии назоратшаванда аст.

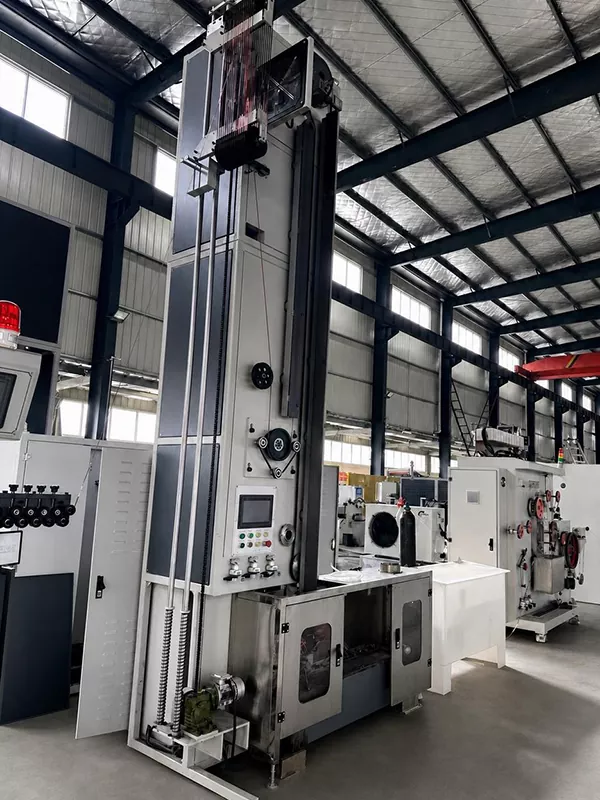

Табдил додан

Барои беҳтар кардани хосиятҳои механикии лентаи мис, коркарди ноқилҳои кӯтоҳ бо муҳофизати гази инертӣ ва хунуккунии об дар гардиш истифода мешавад.

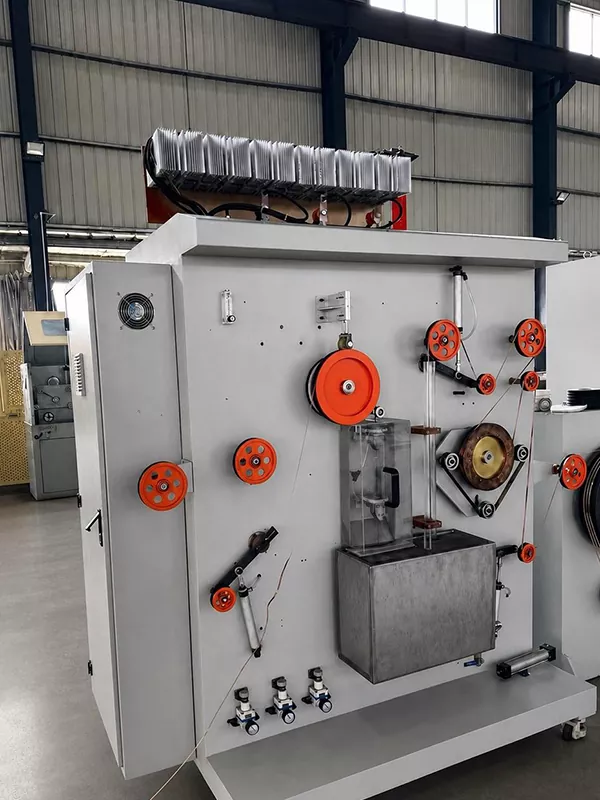

Пӯшидани қалъа

Пӯшидани тунукаи гарм истифода мешавад. Кордҳои ҳавоӣ ғафсии қабати қалъаро назорат мекунанд ва мухлисони хунуккунӣ ба мӯътадил шудани сифати рӯи замин кӯмак мекунанд. Ғафсӣ молидани сурб яктарафа: 0,01-0,025 мм.

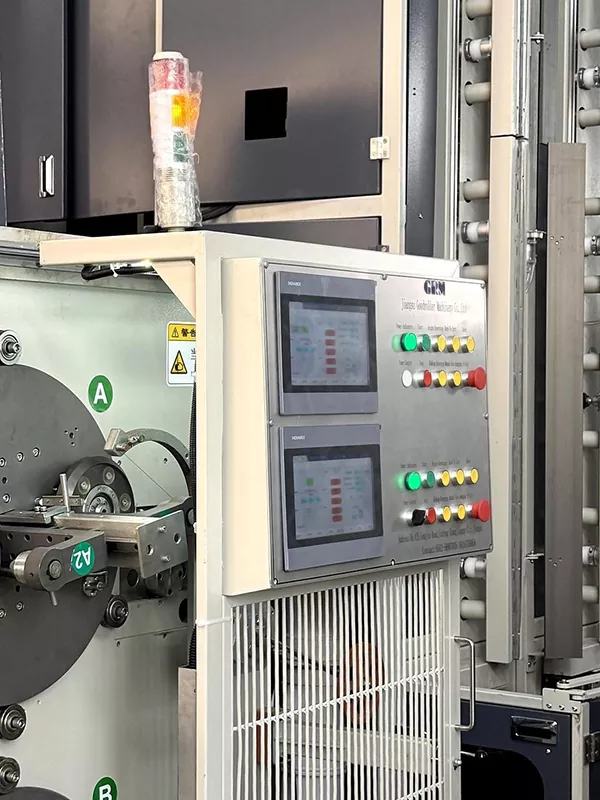

Тағйирёбии худкор

Функсияҳои ихтиёрӣ гузариши серво, ивази автоматии спул, буридани худкор ва наворбандии автоматиро дар бар мегиранд.

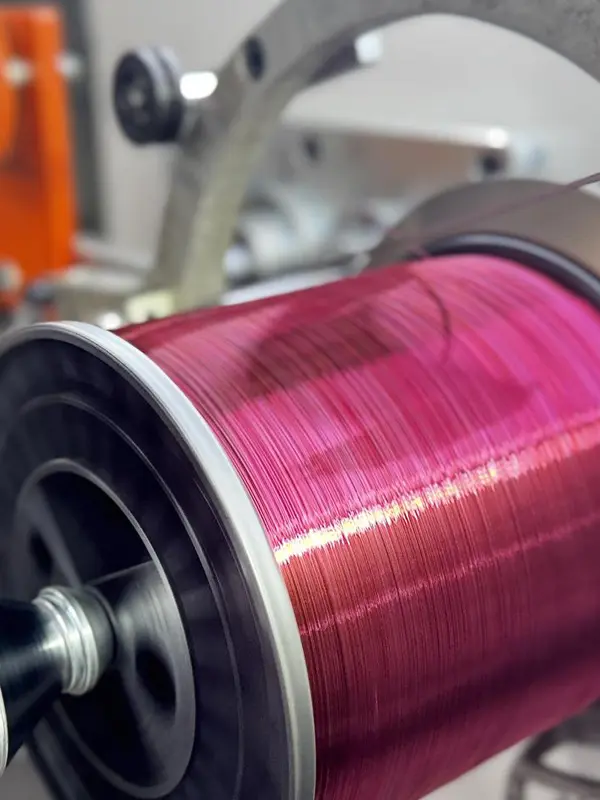

Андешидани дақиқ

Вазнаш то 30 кг.

печонидани coil pancake: ихтиёрӣ 1-2 кг.

R&D ва патентҳо

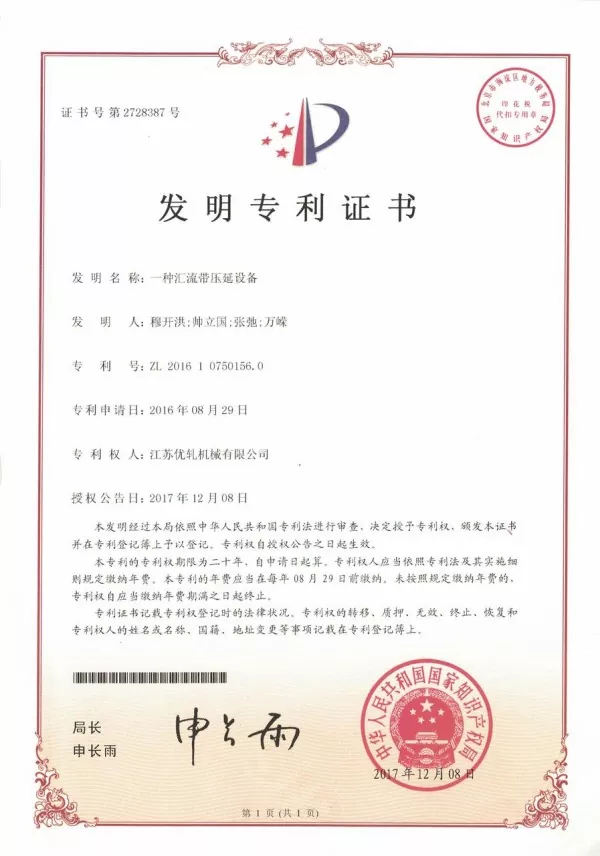

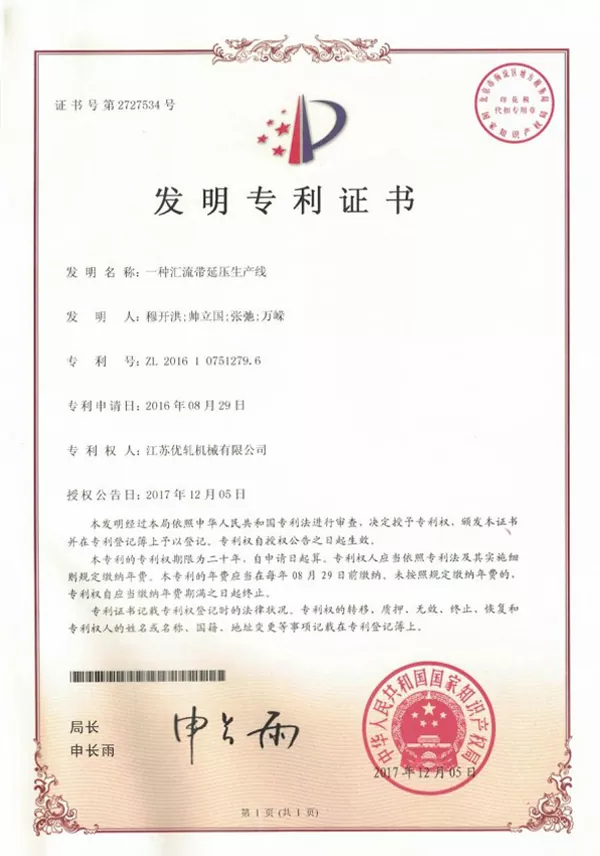

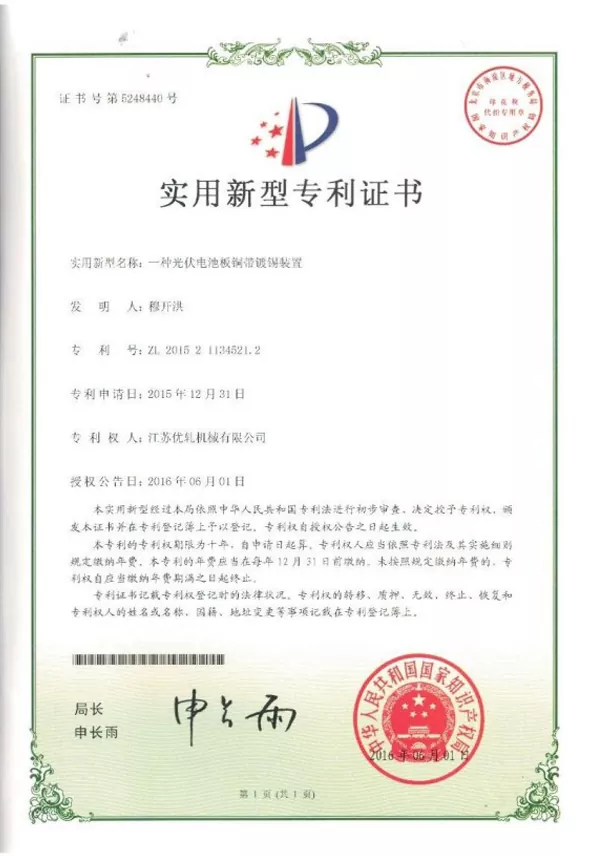

Аз соли 2015, GRM таҳияи таҷҳизоти истеҳсолиро барои лентаи пайвасти PV ва лентаи шина идома дод. Ширкат як қатор патентҳои техникии марбут ба прокати дақиқ, ҳамгироии хати истеҳсолӣ ва равандҳои истеҳсоли лентаи PV ба даст овардааст.

Technologies патентшудаи GRM барои таҷҳизоти истеҳсоли лентаи PV

Хусусиятҳои асосӣ

Истеҳсоли муттасил аз вуруди сими мис то баромади лентаи шина бо тунука пӯшидашуда.
Мутобиқати андозагирӣ, якрангии рӯйпӯш ва сифати печонидани беҳтар.
Ҳамоҳангсозии шиддат ва қабули автоматӣ ба коҳиш додани халалдоршавии истеҳсолот ва дахолати дастӣ кӯмак мекунад.
Ҳам лентаи стандартии шина ва ҳам истеҳсоли лентаи рефлексионии шинаро барои талаботҳои гуногуни моддии модули PV дастгирӣ мекунад.
Истеҳсолкунандагони лентаи PV бо ҳалли маҷмӯии истеҳсолӣ, ки ба назорати раванд, мутобиқати маҳсулот ва самаранокии истеҳсолот нигаронида шудааст, пешниҳод мекунад.

Саволҳои зуд-зуд додашаванда

1.Андозаи маҳсулоти тайёр чӣ гуна аст?

Бари анҷом: 3-8 мм.

Ғафсии тайёр: 0,2-0,4 мм.

2.Диапазони таҳаммулпазирӣ ва моликияти механикӣ кадомҳоянд?

Таҳаммулпазирии паҳнои: ± 0,085 мм.

Таҳаммулпазирии ғафсӣ: ±0,01 мм.

Қувваи кашиш: ≥260 МПа.

Қувваи ҳосилнокӣ: 90-130 МПа.

3.Кадом усули пӯшонидани тунука истифода мешавад?

Хатти қаҳваи гарми гармро истифода мебарад, ки дар атрофи лента, аз ҷумла ҳарду кунҷҳои паҳлӯ пурра фаро гирифта шудааст.

4.Барон ва ғафсии маҳсулот чӣ гуна чен карда мешаванд?

Стенди чоруми цехи прокат-барорй бо ду системаи ченкунии лазерй, яке барои ченкунии бар ва дигаре барои ченкунии гафс чихозонида шудааст. Маълумоти андозагириро дар HMI намоиш додан мумкин аст.

5.Кадом маводҳоро коркард кардан мумкин аст?

Хатти истеҳсоли лентаи PV Busbar асосан барои сими миси бидуни оксигени TU1 пешбинӣ шудааст. Конфигуратсияҳои фармоишӣ метавонанд мувофиқи хӯлаҳои гуногуни мис, андозаҳои маҳсулот ва талаботи махсуси лента таъмин карда шаванд.
